RP24K1W
簡單描述
密閉型旋轉式可變電阻,碳模印刷可改繞線式以適用高功率需求
相關參數
詳細介紹

 Electronic Specification(电气持性)
.Total Resistance (全阻抗值)-----------------------500~1MΩ
.Total Resistance Tolerance (全值抗许容值)----------±20%
.Resistance Taper (阻抗变化持性)-------------------B Curve

.Residual Resistance (残留阻抗值)-------------------10Ω Max

.Max Operation Voltage (最高使用电压)--------------DC 200V

.Rate Power (定格电力)----------------------------0.5W

.Rotational Noise (滑动杂音)-----------------------47 mV Max

.Insnlation Resistance (绝缘抵抗)------------------Min 100MΩ At DC 1000V

.Withstand Voltage (耐电压)-----------------------1 Minute At AC 2000V

Mechanical Specification(机械持性)

.Total Rotation Angle (全回转角度)---------------300°±5°

.Rotation Torque (回转力矩)---------------------30/100gf.cm

.Rotation Stop Strength (回转止强度)------------5kgf.cm Min

.Push-pull Strength (轴推拉强度)-----------------8kgf.cm Min

.Rotation Life (回转受命)-------------------------200000 Cycles Min



防尘防潮性能好,使用寿命长,适用于电焊机、马达调速器等轻工机械、高级精密仪器设备

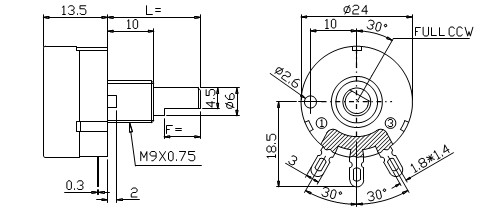

Dimensions尺寸图/P.C.B.mounting hole detail 线路板安装孔尺寸图

World Walk offer total solutions of Potentiometer

我們提供各類可變電阻客製化設計服務

www.worldwalk.com.tw

special design inquiry, please mail to: worldwalk@worldwalk.com.tw

請聯絡我們: +886-2-2927 9571
